電力變壓器

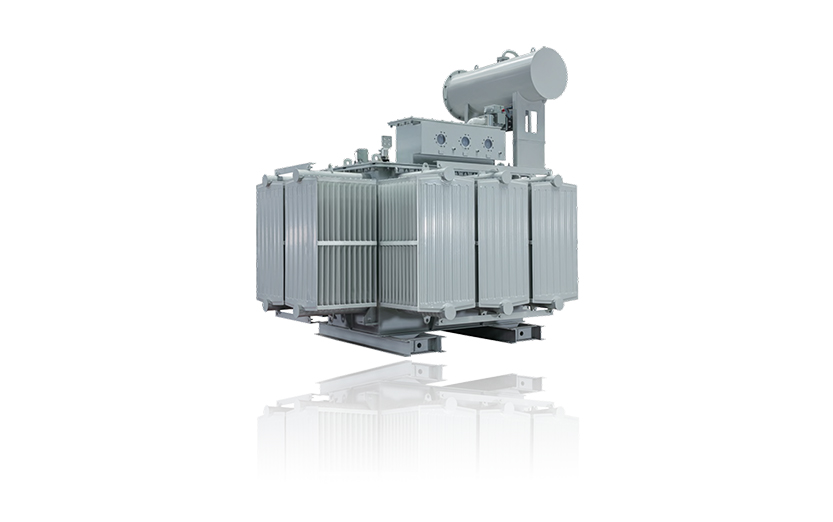

油浸式變壓器

發布日期:2024/8/10 15:09:42

微信圖片_20240729102342 拷貝 4.jpg

油浸式變壓器.pdf

一、產品概述

S13、S20、S22系列油浸式電力變壓器,適用于三相、50Hz、電力電網系統。用于電網一次側的輸入、二次側的輸出。本系列的變壓器符合IEC60076、GB/T6451、GB1094、GB20052-2020等國際/國家標準。

鐵芯

選用高導磁優質冷軋晶粒取向硅鋼片,喬格線自動堆垛機器人疊裝鐵心,大幅降低空載損耗、空載電流及噪聲;表面涂覆樹脂漆、防潮防銹、降低噪聲。

高壓線圈

線圈采用優質漆包銅線,選用高密度點膠紙作為層間絕緣,有效提高抗短路能力。

低壓線圈

線圈采用優質銅箔,采用自動箔繞機繞制,氮?dú)獗Wo(hù)內部焊接,焊接質量高,電阻小。層間絕緣選用F級預浸布,提高電氣及結構強度。

儲油柜

變壓器油的體積隨著油的溫度膨脹或縮小,儲油柜起儲油或補油的作用,保證油箱內充滿油,同時也使變壓器縮小了油與空氣的接觸面積,可減少油的劣化速度。儲油柜側面裝有油位計,用以監視油位變化。

套管

套管采用瓷瓶式,絕緣強度高。安裝于箱蓋表面,繞組的引出線穿過絕緣套管,使引出線與變壓器外殼之間絕緣,同時起固定引出線的作用。

油箱

變壓器油箱內部裝鐵芯和繞組并充滿變壓器油,使鐵芯和繞組浸在油內。油箱使用鋼板拼裝焊接而成,再經過噴丸、酸洗、磷化、噴漆等流程,防腐、耐厚性能優越,體積小、安裝方便。

分接開關

可根據用戶使用場景,無勵磁分接開關可在斷電情況下調節以適用系統電壓。同時可選配有載調壓開關,在不斷電的情況下調節電壓。

壓力釋放閥

當變壓器油箱內部壓力因事故急劇升高,迅速開啟,釋放壓力,避免造成油箱變形甚至爆裂。當壓力降到關閉壓力值時,壓力釋放閥又可靠關閉,使油箱內保持正壓,有效防止空氣、水分及其它雜質進入空氣,起到保護變壓器的作用。

溫控

實時測量和監控變壓器油頂層溫升。采用復合傳感技術,通過裝在溫包內的Pt100鉑電阻信號,遠傳到控制室內的二次儀表,可實現現場與控制室同步顯示,監控變壓器的頂層油溫。

二、產品特點

溫度監控:每臺澆注式配電變壓器配備一個溫度指示器,在低壓繞組中安裝三個溫度傳感器。PT100傳感器用于檢測繞組的最高溫度。溫度指示器能夠輸出報警、跳閘信號來保護變壓器。特殊型號的溫度指示器(RS485,4~20mA)可根據客戶需求提供。同時,通過選配的邊界控制器及物聯網卡,可接入大全工業云平臺,實現變壓器的關鍵點在線測溫度、局放智能檢測、能耗管理。

防火安全:建能電氣變壓器通過了C2E2F1試驗,變壓器本體只使用阻燃與自熄材料,不使用額外的材料。電氣故障造成的內部電弧與外部火災不會導致變壓器爆炸或燃燒。撲滅火源后,變壓器會自熄。

過載能力:安裝冷卻風機后,變壓器可以過載40%。只要在過載時間內沒有超過線圈最高溫度,短時過載不會對變壓器壽命造成影響。

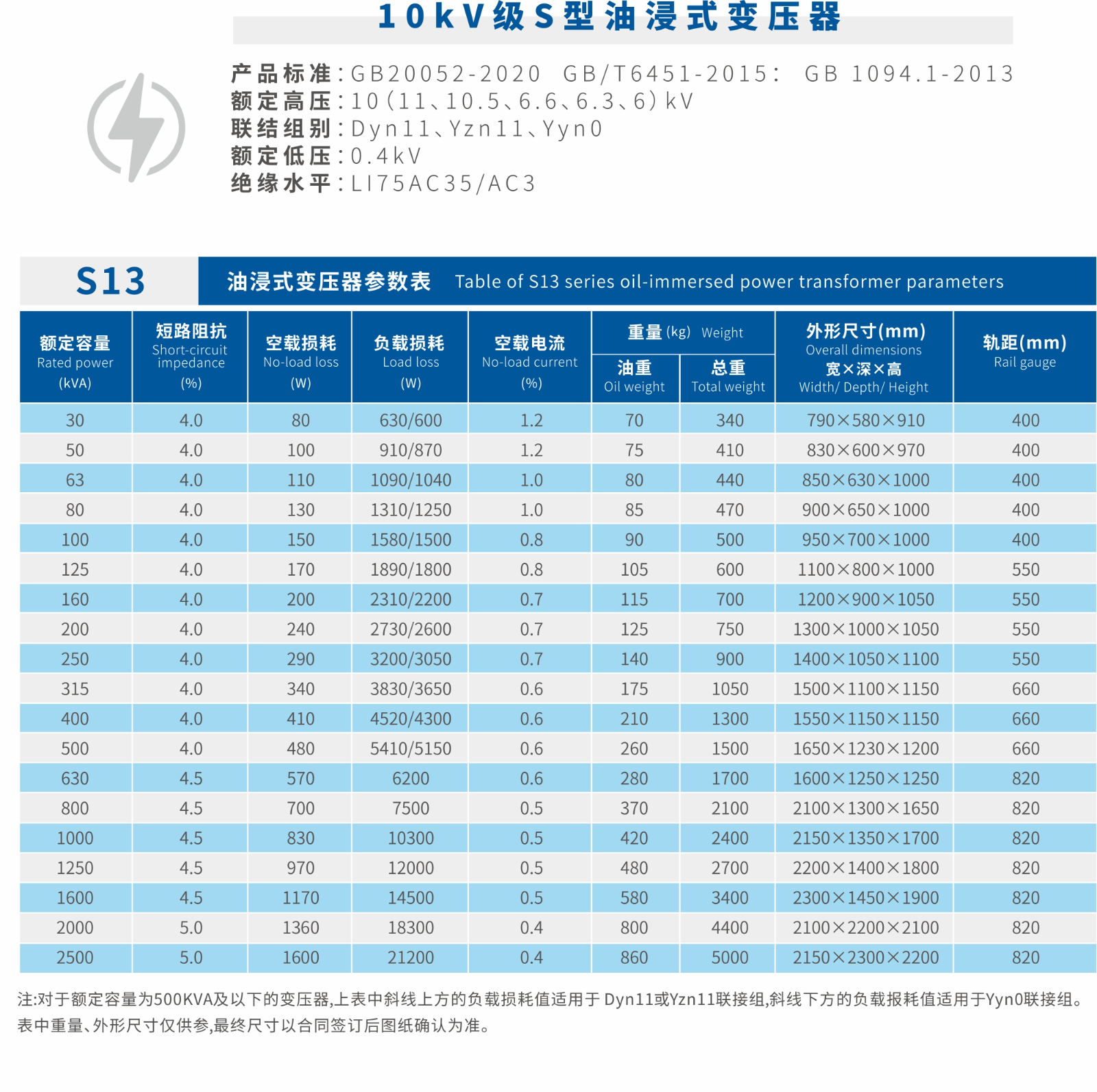

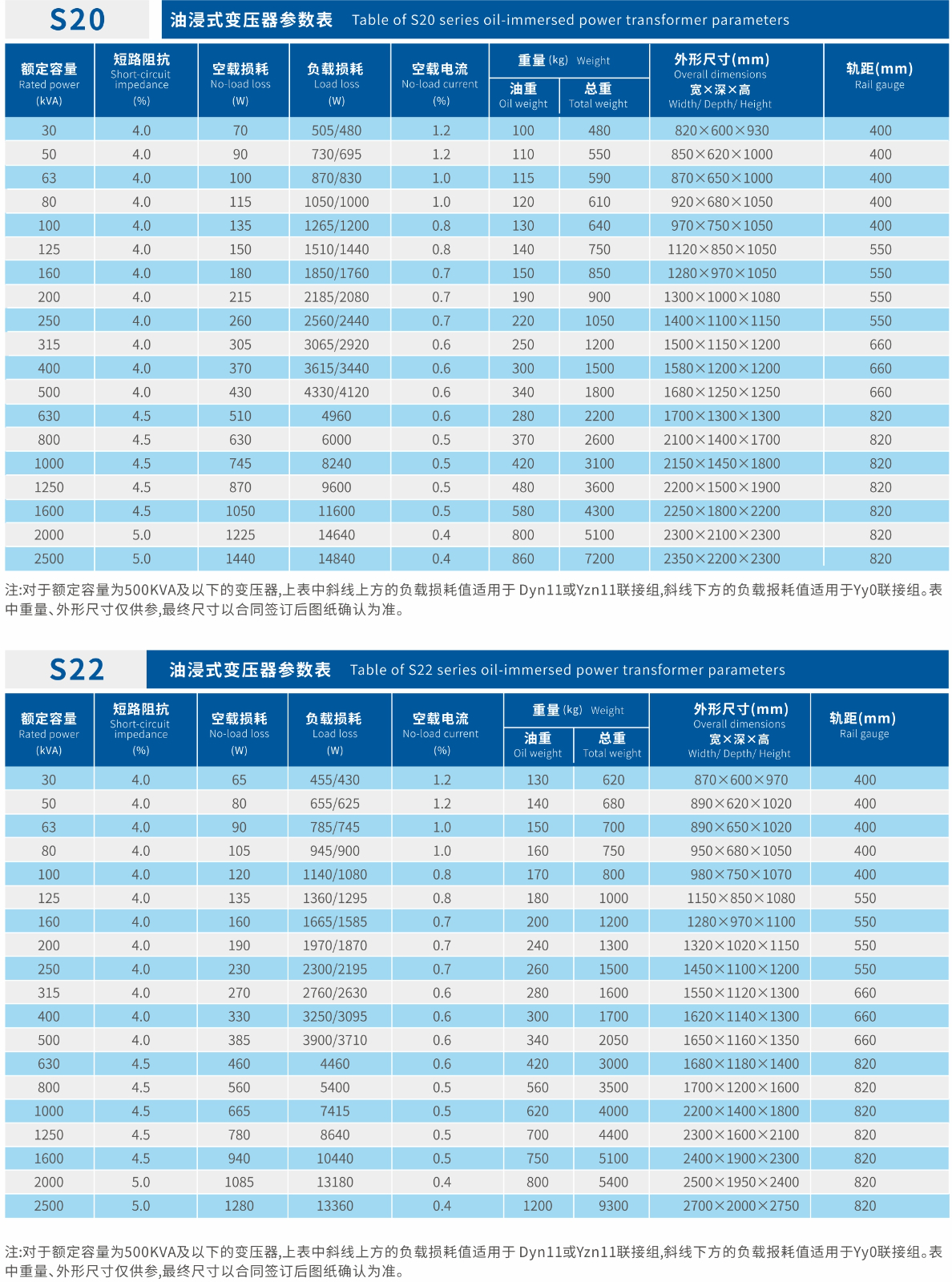

三、產品參數
