智能型空氣斷路器.pdf

一、產品概述

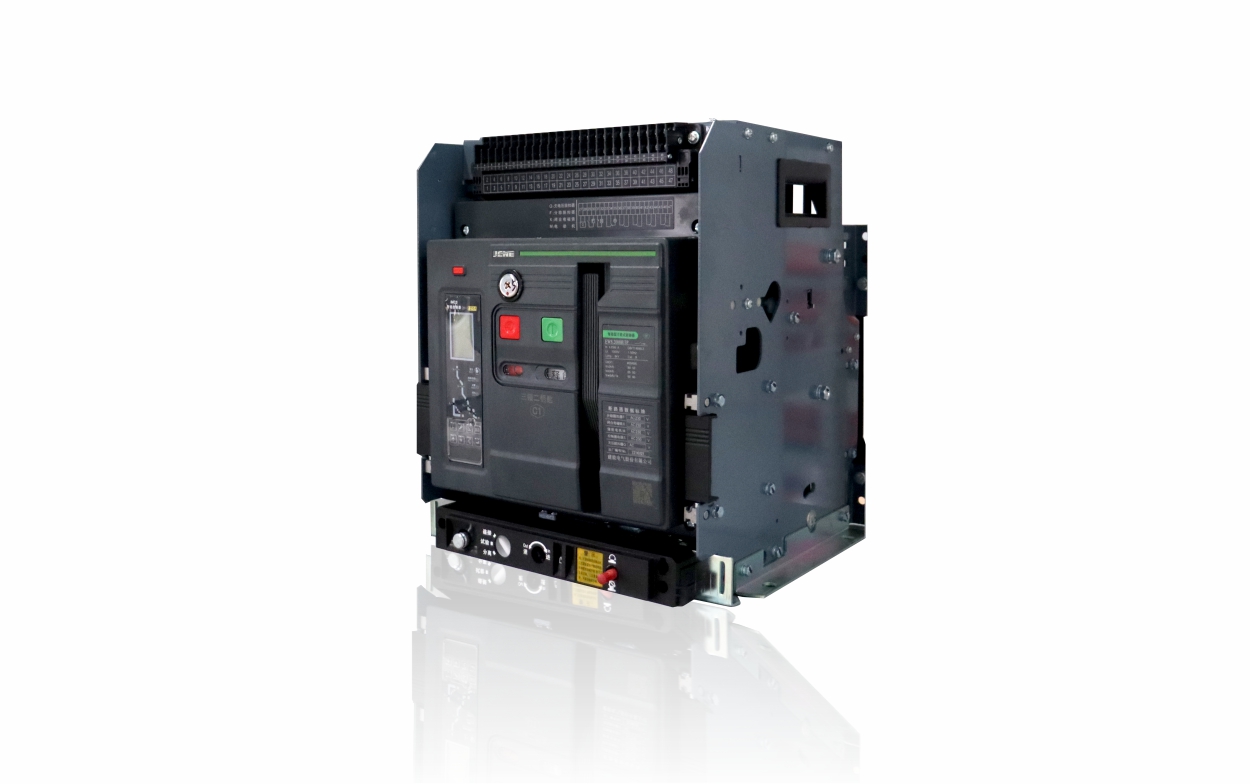

       EW8系列智能型空氣斷路器(以下簡稱斷路器)，適用于交流50H2，額定電壓至660V(690V)及以下額定電流400A-6300A的配電網絡中，用來分配電能和保護線路及電源設備免受過載、欠電壓、短路、單相接地等故障的危害。斷路器具有智能化保護功能，選擇性保護精確，能提高供電可靠性，避免不必要的停電。同時帶有開放式通訊接口，可進行四遙，以滿足集制中心和自動化系統的要求。

斷路器在海拔2000米時脈沖耐壓8000V(不同海拔按標準修正，最多不超過12000V)。該斷路器不帶智能脫扣器及傳感器可作隔離器用，標示為-/斷路器符合GB14048.2《低壓開關設備和控制設備 低壓斷路器》和EC947-2《低壓開關設備和控制設備 斷路器》等標準。

二、.型號含義及分類

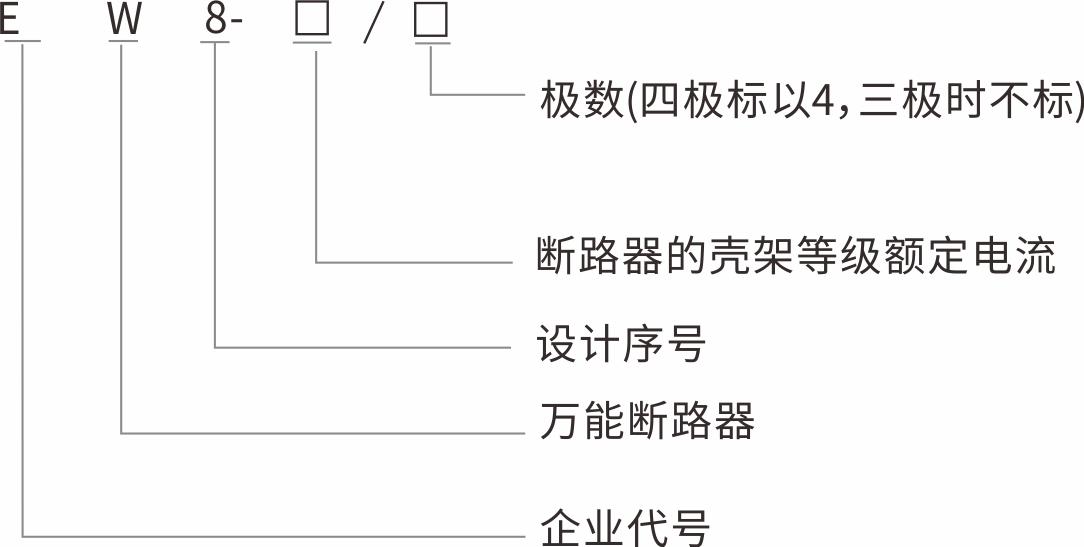

2.1型號及含義

2.2分類

2.2.1按安裝方式分

        a.固定式

        b.抽屜式

2.2.2按極數分：三極、四極

2.2.3按操作方式分

        a.電動操作

        b.手動操作   (檢修、維護用)

2.3脫扣器種類

        智能控制器、欠電壓瞬時   (或延時)   脫扣器、分勵脫扣器。

2.4智能控制器性能：

        a.智能控制器分為：MIC5.0型   (通訊用)   、MIC3.0型   (普通智能型)   、MIC2.0型   (經濟型) ；

        b.具有過載長延時反時限、短延時反時限、定時限、瞬時功能。可由用戶自行設定組成所需要的保護特性；

        c.單相接地保護功能；

        d.顯示功能：整定電流顯示、動作電流顯示、各線電壓主顯示   (電壓顯示應在訂貨時提出)  ；

        e.報警功能：過載報警；

        f.自檢功能：過熱自檢、微機自診斷；

        g.試驗功能：試驗控制器的動作特性。

三.正常工作條件和安裝條件

3.1 周圍空氣溫度

         上限值 不超過+40℃，下限值不低于-5℃，24h的平均值不超過+35；

         注：下限值為-10℃或-25℃的工作條件，用戶應與本公司申明。

        上限值超過+40℃或下限值低于-10℃或-25℃的工作條件，用戶應與本公司協商。

        3.2 安裝地點的海拔不超過2000m

        3.3 大氣條件

大氣相對濕度在周圍空氣溫度為+40℃時不超過50%，在較低溫度下可以有效高的相對濕度，最濕月的月平均最大相對濕度為90%，同時該月的月平均最低溫度為+25℃，并考慮到因溫度變化發生在產品表面上的凝露。超過規定要求應與本公司協商。

3.4 防護等級：IP30

3.5 使用類別：A類或B類

3.6 安裝類別

額定工作電壓660V( 690V ) 的斷路器以及欠電壓脫扣器，電源變壓器初級線圈用于安裝類別Ⅳ；輔助電路及控制電路安裝類別為Ⅲ.

3.7安裝條件

斷路器應按本說明書要求安裝,斷路器的垂直傾斜度不超過5° (礦用斷路器的傾斜度為不超過15°  )。

四.技術數據與性能

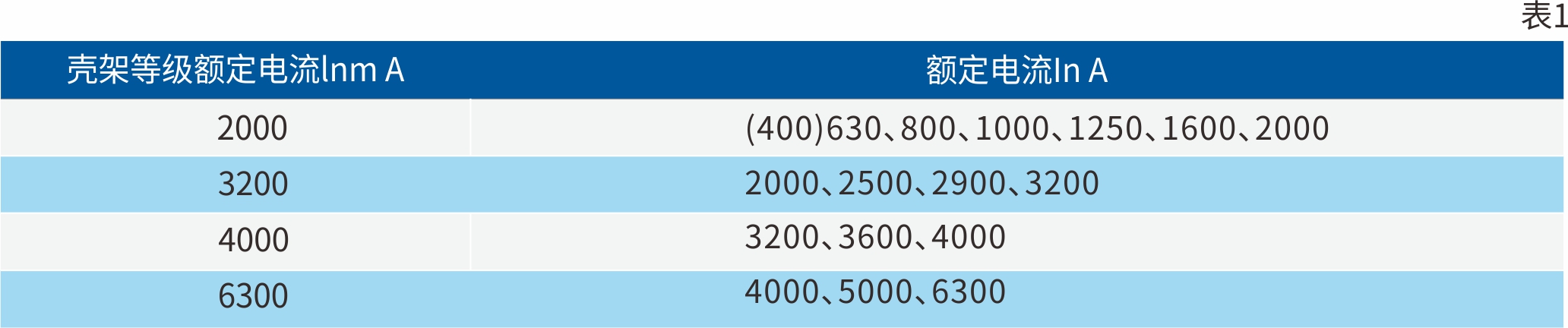

4.1斷路器的額定電流見表1

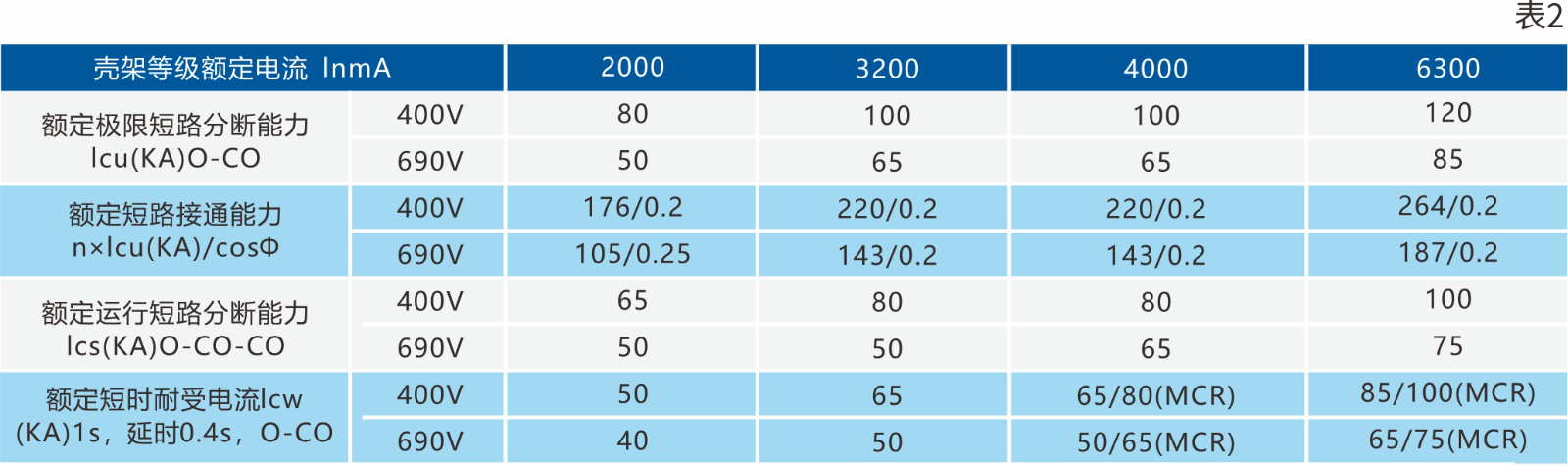

4.2斷路器的額定短路分斷能力及短時耐受電流見表2，斷路器飛弧距離為“零”(即斷路器外無飛弧)

4、智能型過電流控制器保護性和功能

4.1 過電流控制器保護特性

4.1.1 控制器的整定值Ir(I/In)及誤差見表4

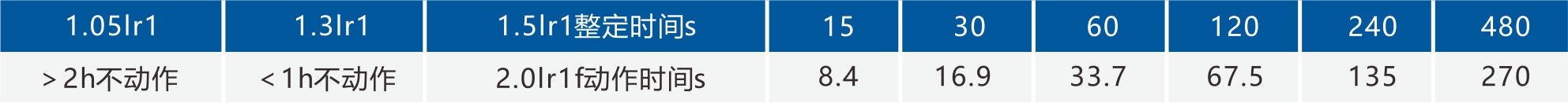

4.1.2長延時過電流保護反時限動作特性1TL=(1.51r)2tL，其(1.05~2.0)lr1的動作時間見表5，其時間誤差為+15%,注:tL-長延時1.51r1的整定時間，TL-長延時的動作時間

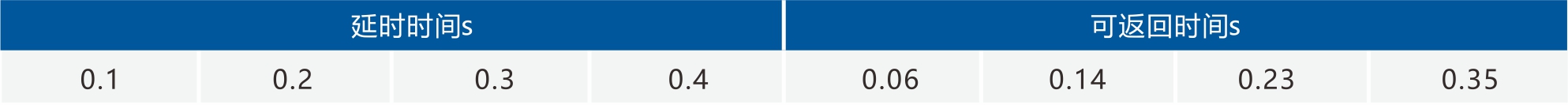

4.1.3 短延時過電流保護特性短延時過電流保護為定時限，如要求低倍數為反時限時，其特性按:12Ts=(8r1)ts，tS為一般延時設計時間，當過載電流>8lr1時，自動轉換為定時限特性，其定時限特性見表6。時限誤差為+15%。
