光伏并網箱.pdf

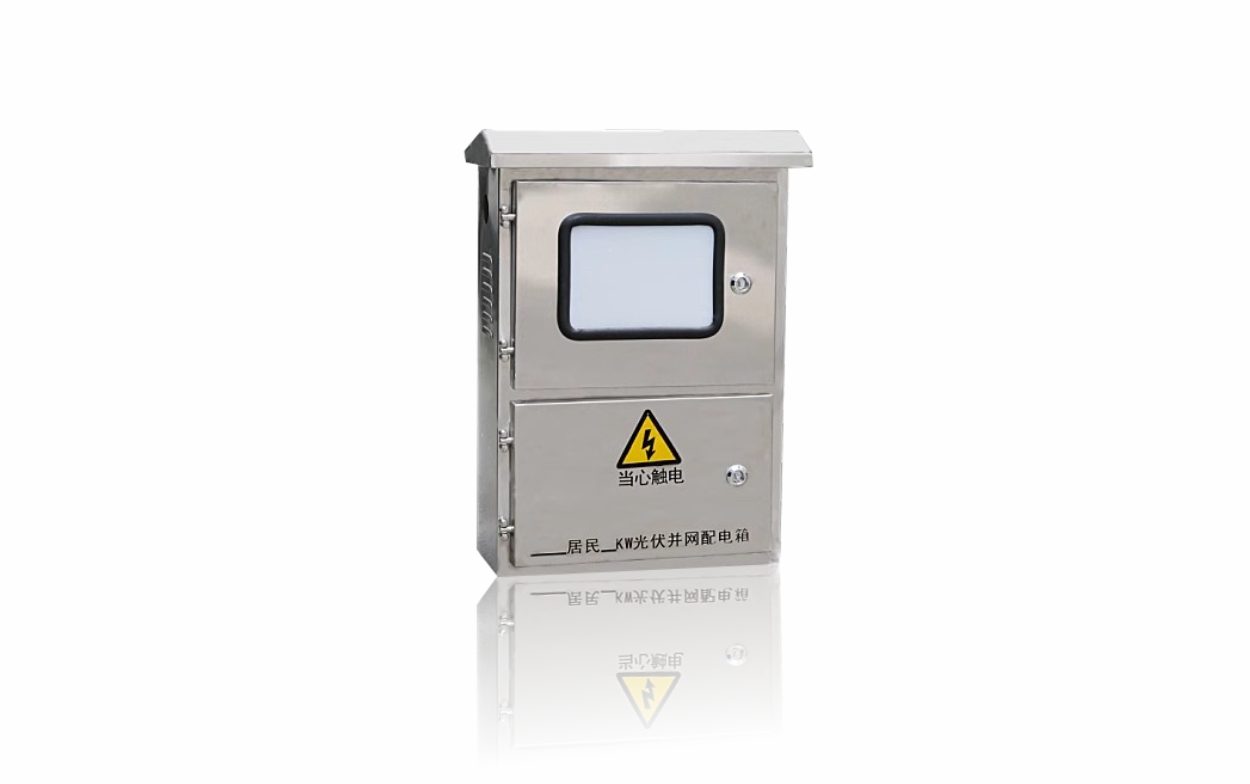

一.產品概述

光伏并網箱主要用于分布式光伏電站項目的并網保護，一般接在家用光伏逆變器出線端，對整個線路進行過欠壓、過流、短路、漏電保護,同時內置計量電表對光伏并網電能進行計量。

二.結構特點

1、失壓跳閘，檢有壓合閘:內置并網用重合閘開關，能夠檢測線路電圧進行過欠壓保護，在微型斷路器基礎上增加了失壓跳閘，有壓合閘，延時合閘的功能，支持戶用發電系統的孤島保護，符合國家電網要求。

過欠壓保護:170V-270V(5V)

動作時間:分閘<0.2s，合閘<0.3s

自復位合閘延時:60s

額定電壓:230V

額定電流:最大63A

級數:2P/3P/4P2

2、線路保護:箱體可對線路過流、短路、漏電保護及電源防雷保護，同時具備自動重合閘功能，對安裝在戶外的并網點，尤其是扶貧項目，大大節省了人工維護工作。

3、電能計量:并網箱留下了安裝國網表的空間，可根據用戶需求安裝電表計量并網電能。

三.產品優勢

1.產品采用集成化設計理念，提供并網保護功能及預留電表安裝位置

2.元器件均采用國內外知名品牌產品，具有相關產品認證，嚴格按照供電局功能要求配置。使用智能并網斷路器，提供電網、電壓異常保護，當電網恢復正常后自動恢復供電，提高發電的可靠性。

3.布局合理，結構緊湊，造型美觀，功能區分清晰，電表位置有透明窗口方便觀察。防護等級高，能有效的防塵、防水及防止飛蟲等異物進入箱體，造成隱患

4.箱門需要專業鑰匙開啟，實現專業管理，也能防止竊電行為。

5.嚴格執行各項出廠檢測，提高并網箱使用安全性及可靠性。

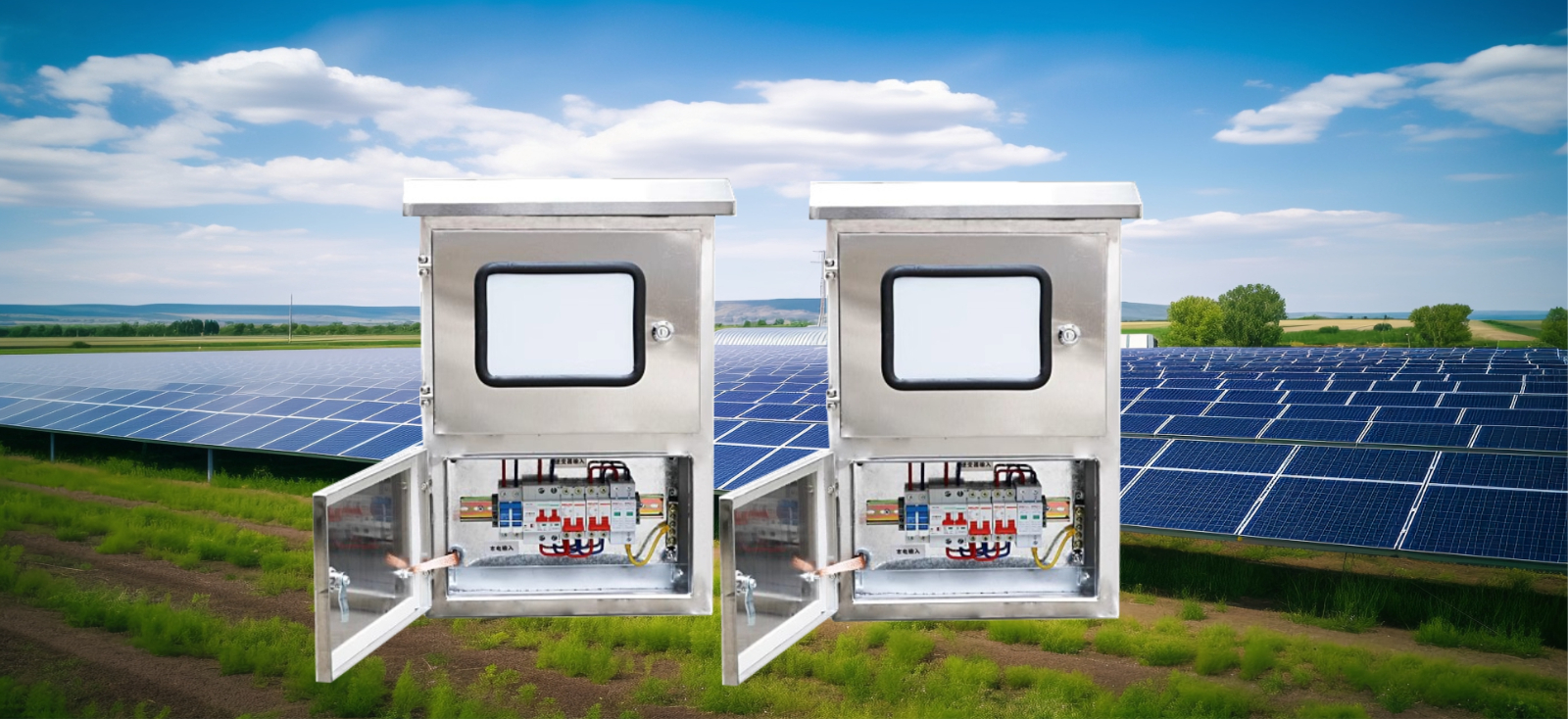

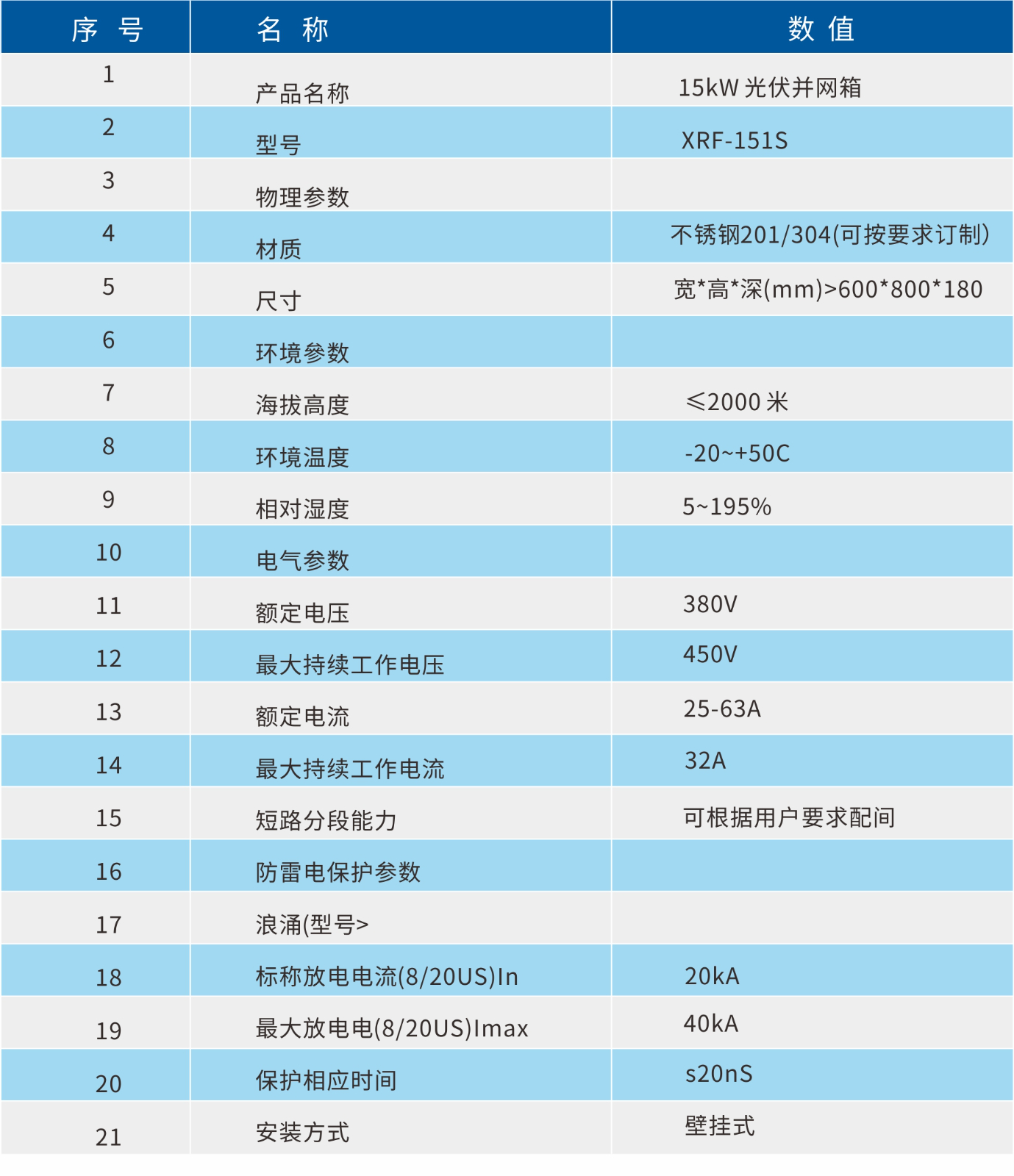

四.主要技術參數特點
