一.產品概述

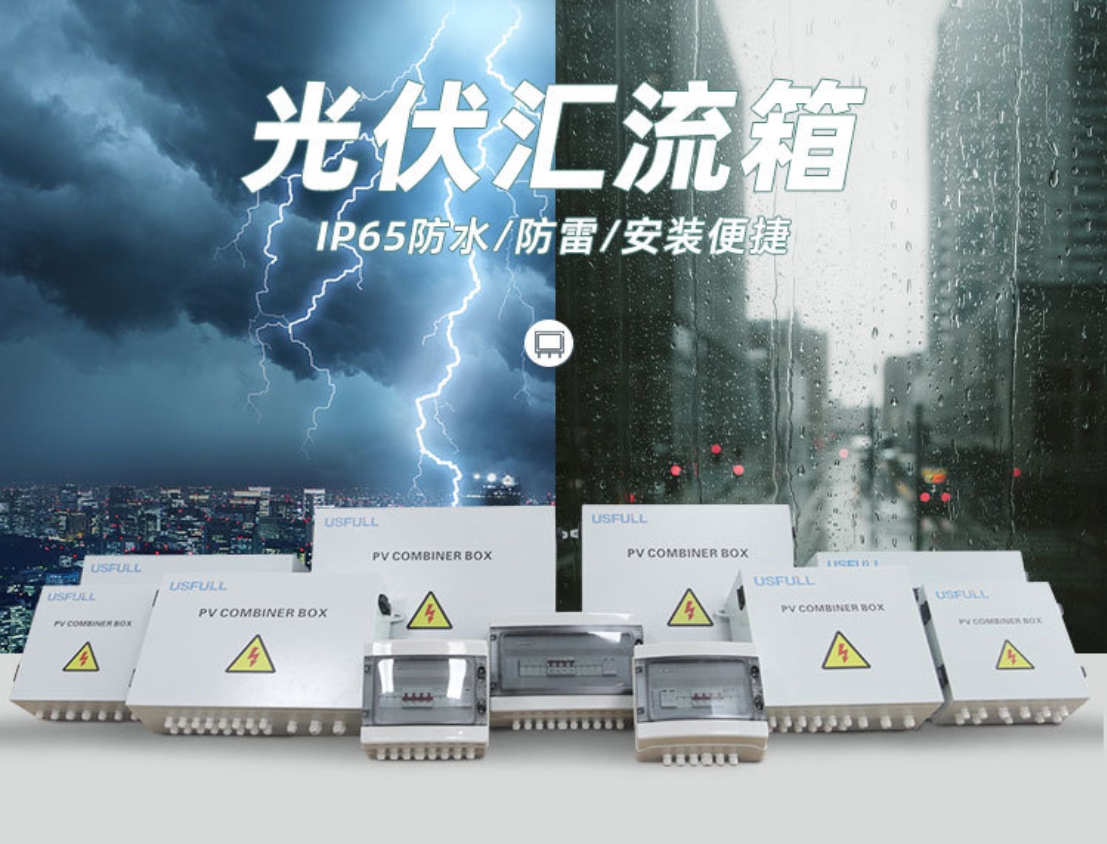

在太陽能光伏發電系統中，為了減少太陽能光伏電池陣列與逆變器之間的連線，科比特新能源根據《SJT 11127-1997 光伏(PV)發電系統過電壓保護-導則》和《GB/T18479-2001地面用光伏(PV)發電系統概述和導則》以及光伏系統的特點，結合我們多年防雷系統設計經驗，研制出了具有多項專利技術的KBT-PVX系列光伏防雷匯流箱。用戶可以將一定數量、規格相同的光伏電池串聯起來，組成一個個光伏串列，然后再將若干個光伏串列并聯接入KBT-PVX系列光伏匯流防雷箱，在光伏防雷匯流箱內匯流后，通過直流斷路器輸出，與光伏逆變器配套使用從而構成完整的光伏發電系統，實現與市電并網。

為了提高系統的可靠性和實用性，科比特在光伏防雷匯流箱里配置了光伏專用直流防雷模塊、直流熔斷器和斷路器等，并設置了工作狀態指示燈、雷電計數器等，方便用戶及時準確的掌握光伏電池的工作情況，保證太陽能光伏發電系統發揮最大功效。

二.主要特點

1、可同時接入多路太陽能光伏陣列，每路電流最大可達11A，能滿足不同用戶需求;

2、配有太陽能光伏直流高壓防雷器，正極負極都具備雙重防雷功能;

3、采用專業直流高壓斷路器，直流耐壓值不低于DC1000V，安全可靠;

4、雷電計數功能，方便了解雷電災害的侵入情況及頻率;

5、具有工作狀態指示，便于觀察工作狀況;

6、裝有耐高壓的直流熔斷器和斷路器共兩級安全保護裝置;

7、可以根據需要配置傳感器及監控顯示模塊對每路的電流進行測量和監控，可以遠程記錄和顯示運行狀況，無須到現場(選配);

8、防護等級達IP65，滿足室外安裝的使用要求;

9、安裝維護簡單、方便，使用壽命長。

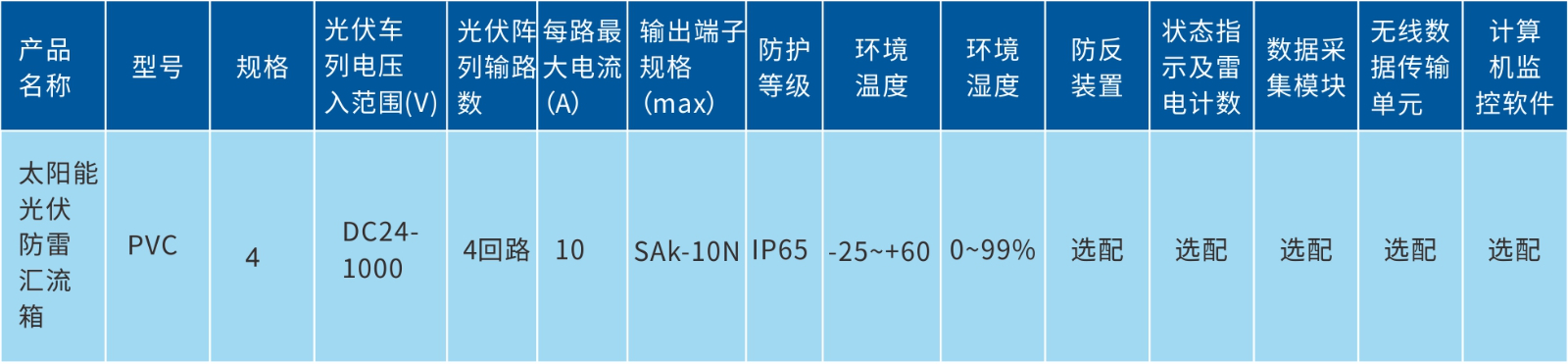

三.使用環境條件

1、電池串列最高輸入電壓:DC1000V

2、電池串列輸入電流:10A

3、輸入回路數.按要求配置

4、熔斷器額定電流:11A

5、最大輸出電流:Nx11A

6、防雷模塊主要技術參數(如下表)
